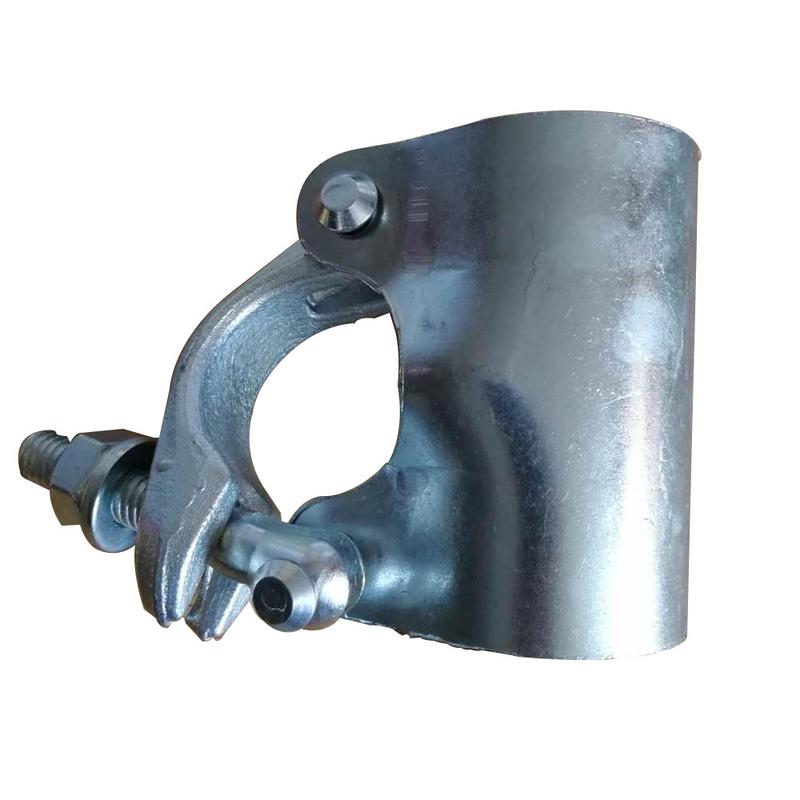

Putlog Coupler Giàn giáo Kẹp kiểu Anh
Ứng dụng: Giàn giáo và các dự án xây dựng khác.
Thông tin sản phẩm
Kẹp giàn giáo Putlog Coupler loại Anh bao gồm thân cong bằng thép rèn, một nửa ép, đinh tán, bu lông chữ T và đai ốc và vòng đệm.
Tính năng, đặc điểm
▪ Kẹp giàn giáo Putlog Coupler loại Anh là kẹp hai ống ở góc 90 độ.
▪ Bộ nối này là để kết nối các ống ø48.3 × ø48.3mm để nó trở thành Giàn giáo ống & khớp nối.
▪ Nhiệm vụ nhẹ.
Thông tin kĩ thuật
Trọng lượng của Kẹp giàn giáo Putlog Coupler loại Anh: 0,65kg.
Được làm bằng thép carbon và là quá trình rèn và ép.
Xử lý bề mặt: mạ kẽm điện.
Hướng dẫn sử dụng
Kẹp hai thân của khớp nối với các ống và vặn chặt bu-lông và đai ốc bằng cờ lê.
East Grace Tech là một trong những nhà sản xuất và nhà cung cấp chuyên nghiệp của kẹp giàn giáo putlog chất lượng cao thuộc loại người Anh sản xuất tại Trung Quốc. Được trang bị nhiều nhân viên có trình độ cao trong nhà máy của chúng tôi, chúng tôi nồng nhiệt chào đón bạn để có được những sản phẩm chất lượng hàng đầu với sức mạnh cao từ chúng tôi.

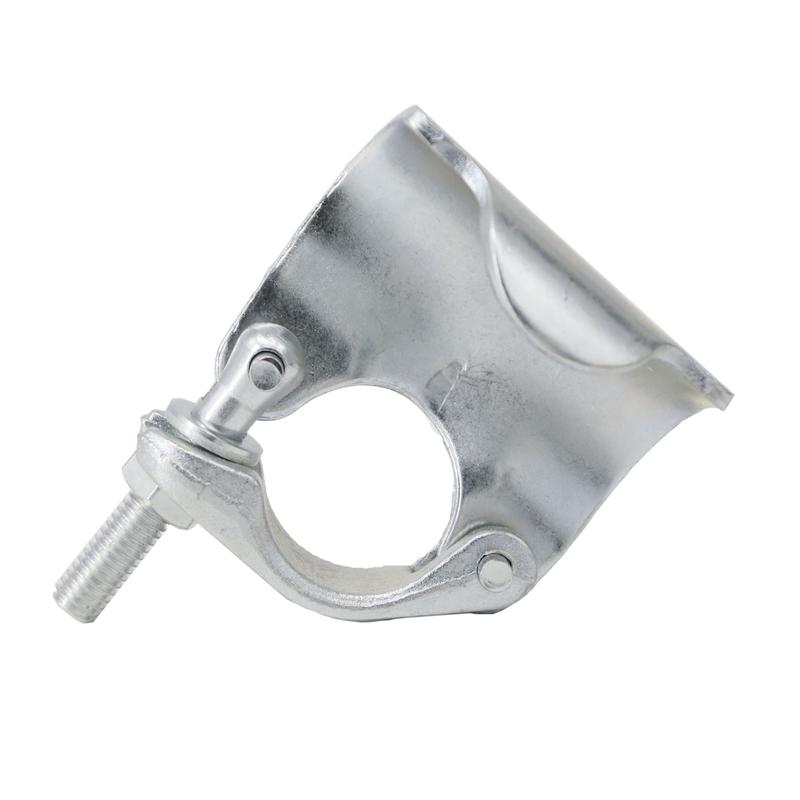

Giàn giáo Putlog Coupler cho ống thép
Mục số RC-1129
- Sản phẩm: Giàn giáo Putlog Coupler
- Chất liệu: thép Q235
- Trọng lượng: 1,12-1,15kgs
- Ứng dụng: Đối với cấu trúc bắt nạt
- Xử lý bề mặt: Electro mạ điện
- Bao bì: Túi nhựa & thùng carton & pallet
- OEM: Có sẵn
- Kích thước: 48,3mm * 48,3mm
- Xử lý: Dop giả mạo
Tham số
| Tên | Giàn giáo Putlog Coupler |
| Vật chất | Thép Q235 |
| Kích thước | 48,3mm * 48,3mm |
| Bề mặt hoàn thiện | Điện mạ |
| Loại dây buộc | Khớp nối góc phải, khớp nối xoay, khớp nối |
| Tiêu chuẩn | EN74 / BS1139 |
| Chế biến | Dop giả mạo |
| Mẫu vật | Miễn phí |
| Ứng dụng | Đối với cấu trúc bắt nạt |
| Cân nặng | 1,12-1,15kg |
| Bao bì | Túi nhựa & thùng carton & pallet |
| OEM | Có sẵn |
- Nguồn gốc:
-
Sơn Đông, Trung Quốc
- Tên thương hiệu:
-
FF
- Số mô hình:
-
FF-0016
- Kiểu:
-
Bộ phận giàn giáo
- Giàn giáo Phần loại:
-
Khớp nối giàn giáo
- Vật chất:
-
Quý 2
- Cân nặng:
-
0,65kg
- Các sản phẩm:
-
Kẹp giàn giáo Putlog
- Khả năng cung ứng:
- 20 Container hai mươi feet mỗi tháng Kẹp giàn giáo ghép nối
- chi tiết đóng gói
- Hải cảng
- Thanh Đảo
- Thời gian dẫn :
- Kẹp giàn giáo Putlog: 20-30 ngày

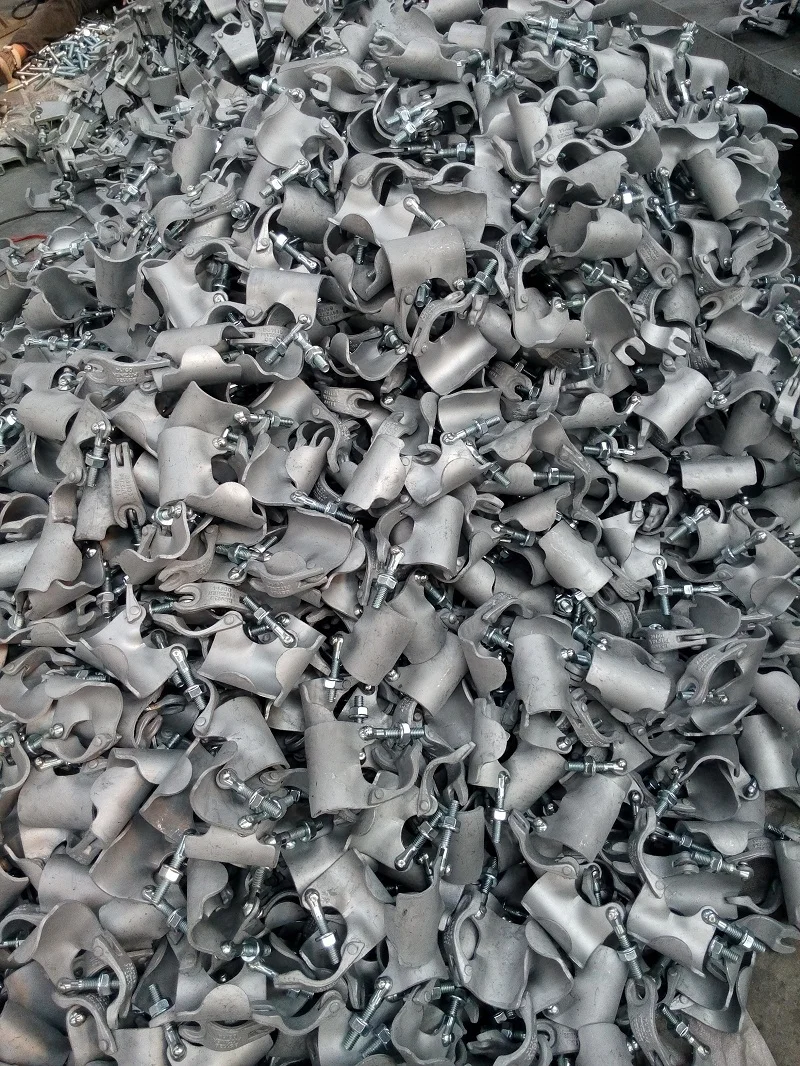

Kẹp giàn giáo Putlog
| Mục | Giàn giáo xây dựng Putlog |
| Vật chất | Quý 2 |
| Kích thước | 48,3mm |
| Cân nặng | 0,65kg |
| Bề mặt | Mạ kẽm nhúng nóng, mạ điện |
| Tiêu chuẩn | EN74 |
| chú thích | Dịch vụ OEM có sẵn |
| Moq | 1000 miếng |
| Gói | túi dệt và pallet |
| Điều khoản thanh toán | TT, L / C, chúng tôi có thể liên hệ chi tiết |
| Thời gian giao hàng
|
20-30 ngày |
NĂNG LỰC TĂNG CƯỜNG PUTLOG: –
- Tham gia 48 ống giàn giáo OD ở góc bên phải.
- Được sử dụng để sửa chữa đặt các ống gỗ lên các ống sổ cái.
- Thắt chặt đai ốc phù hợp với tiêu chuẩn Scaffold Spanner (23mm A / F).
- Có thể thay thế ‘T’ bu lông, đai ốc và máy giặt.
- Ép thép và thả nắp thép rèn.
- Kết thúc mạ kẽm nhúng nóng để chống ăn mòn.
- Thường được sử dụng để bảo vệ lan can và midrails đúng góc với tiêu chuẩn. Các cách sử dụng khác có thể làm biến dạng khớp nối do đó việc giữ ống không hiệu quả và WLL không được áp dụng.
- Không được sử dụng để kết nối đặt các ống gỗ với ống sổ cái trong giàn giáo ống và khớp nối.
- Chỉ sử dụng khớp nối góc phải cho mục đích này.
- WLL = 0,62 kN (63.2224 KGF) chống trượt ống thông qua các khớp nối ở mô-men xoắn siết chặt 54 Nm.
NỀN TẢNG KHAI THÁC CLAM
KHAI THÁC NỀN TẢNG KHAI THÁC
Khớp nối giàn giáo về cơ bản là thành phần cơ bản được sử dụng để lắp ráp giàn giáo ống và khớp nối. Giàn giáo ống và khớp nối được định nghĩa là “một giàn giáo trong đó các ống tròn riêng lẻ làm tiêu chuẩn, nẹp hoặc dây buộc được nối với nhau bằng các khớp nối được thiết kế có mục đích”.
Phụ kiện cơ bản này được thiết kế để nối hai ống giàn giáo có thể được sử dụng để tạo ra một loạt các cấu trúc giàn giáo hoặc được sử dụng như một phụ kiện cho các hệ thống giàn giáo đúc sẵn. Hướng dẫn này bao gồm các loại khớp nối cơ bản kết hợp hai ống với nhau cũng như các khớp nối đặc biệt được sử dụng để kết nối ống giàn giáo với các thành phần, thiết bị hoặc cấu trúc khác. giàn giáo khả năng tải
NĂNG LỰC NHÂN ĐÔI NHÂN ĐÔI: –
- Nối hai ống giàn giáo có đường kính ngoài 48,3mm ở góc phải.
- Thắt chặt đai ốc phù hợp với tiêu chuẩn Scaffold Spanner (23mm A / F).
- Bu lông, đai ốc và vòng đệm có thể thay thế.
- Thiết kế chắc chắn được làm từ thép rèn hoặc Thép ép cho độ bền và độ tin cậy.
- Kết thúc mạ kẽm nhúng nóng để chống ăn mòn.
- Giới hạn tải làm việc điển hình là 6,25kN ( 637,32 KGF) chống trượt tại mô-men xoắn siết chặt 54 Nm.
- Có thể được sử dụng để chống lại sức căng hoặc tải nén.
SWIVEL COUPLER LOAD NĂNG LỰC: –
- Nối ống giàn giáo có đường kính ngoài 48,3mm ở mọi góc độ.
- Mỗi nửa của Coupler được kết nối với nhau bằng một chốt xoay.
- Thường được sử dụng để kết nối các thành viên giằng. Cũng được sử dụng để nối căng của ống giàn giáo.
- Thắt chặt đai ốc phù hợp với tiêu chuẩn Scaffold Spanner (23mm A / F).
- Bu lông, đai ốc và vòng đệm có thể thay thế.
- Thiết kế chắc chắn được làm từ thép rèn hoặc Thép ép cho độ bền và độ tin cậy.
- Kết thúc mạ kẽm nhúng nóng để chống ăn mòn.
- WLL = 6,25 kN (637,32 KGF) chống trượt khi siết mô-men xoắn 54 Nm.
- Có thể được sử dụng để chống lại sức căng hoặc tải nén trong giằng.
KHAI THÁC LIÊN QUAN ĐẾN NĂNG LỰC PIN:
- Tham gia tiêu chuẩn ống giàn giáo 48 OD kết thúc nội bộ.
- Phù hợp bên trong ống giàn giáo.
- Mở rộng đến ft đường kính trong của ống giàn giáo khi bu lông siết chặt.
- Siết chặt phù hợp với tiêu chuẩn Scaffold Spanner (23mm A / F).
- Được làm từ thép rèn.
- Mạ kẽm nhúng nóng.
- Khi tải nén, Ghim nối này có khả năng lấy hết công suất của ống giàn giáo.
- Không được sử dụng cho tải căng thẳng. Trong điều kiện tải căng, cần phải nối mối nối với một ống giàn giáo khác và Khớp nối xoay (yêu cầu kiểm tra tải trọng căng).
- Ghim nối này chỉ được sử dụng để nối ống giàn giáo có cùng đường kính trong, cùng độ dày thành.
CÔNG CỤ TUYỆT VỜI TUYỆT VỜI TUYỆT VỜI: –
- Tham gia 48 ống giàn giáo OD kết thúc từ bên ngoài.
- Được sử dụng để kết thúc để kết nối các tiêu chuẩn ống giàn giáo.
- Nằm trên đường kính ngoài của các thành viên ống giàn giáo.
- Siết chặt bu lông phù hợp với tiêu chuẩn Scaffold Spanner.
- Được làm từ thép ép cao cấp.
- Mạ kẽm nhúng nóng.
- Khi tải nén, Coupler này có khả năng lấy hết công suất của ống giàn giáo.
- Không được sử dụng cho tải căng thẳng. Trong điều kiện tải căng, cần phải nối mối nối với một ống giàn giáo khác và Khớp nối xoay (yêu cầu kiểm tra tải trọng căng).
- Bộ nối này chỉ được sử dụng để nối ống giàn giáo có cùng đường kính ngoài.
NĂNG LỰC BẢNG CLAMP: –
- Giữ lại các tấm ván gỗ cho 48 ống putlog / transom.
- Thích hợp cho phạm vi độ dày ván từ 35 đến 38mm.
NĂNG LỰC TĂNG CƯỜNG PUTLOG: –
- Tham gia 48 ống giàn giáo OD ở góc bên phải.
- Được sử dụng để sửa chữa đặt các ống gỗ lên các ống sổ cái.
- Thắt chặt đai ốc phù hợp với tiêu chuẩn Scaffold Spanner (23mm A / F).
- Có thể thay thế ‘T’ bu lông, đai ốc và máy giặt.
- Ép thép và thả nắp thép rèn.
- Kết thúc mạ kẽm nhúng nóng để chống ăn mòn.
- Thường được sử dụng để bảo vệ lan can và midrails đúng góc với tiêu chuẩn. Các cách sử dụng khác có thể làm biến dạng khớp nối do đó việc giữ ống không hiệu quả và WLL không được áp dụng.
- Không được sử dụng để kết nối đặt các ống gỗ với ống sổ cái trong giàn giáo ống và khớp nối.
- Chỉ sử dụng khớp nối góc phải cho mục đích này.
- WLL = 0,62 kN (63.2224 KGF) chống trượt ống thông qua các khớp nối ở mô-men xoắn siết chặt 54 Nm.
NỀN TẢNG KHAI THÁC CLAM
- Vật liệu – Thép
- Kích thước / Công suất – 20 lbs / ft (9,07185 Kg / ft)
- Xếp hạng tải thống nhất – 6250 lbs (2834.952 kg)
- Xếp hạng trượt – 4900 lbs (2222.603 Kg)
