Giàn giáo nêm là hệ thống chống đỡ quan trọng trong thi công xây dựng. Việc lựa chọn kích thước giàn giáo nêm phù hợp sẽ an toàn, hiệu quả và tiết kiệm chi phí cho công trình. Bài viết này cung cấp thông tin chi tiết về kích thước giàn giáo nêm, tiêu chuẩn, cách lắp đặt và những lưu ý quan trọng khi lựa chọn.
I. Giàn Giáo Nêm là gì?
Giàn giáo nêm là gì? Đây là câu hỏi thường gặp của những người mới tìm hiểu về lĩnh vực xây dựng. Giàn giáo nêm là một hệ thống chống đỡ tạm thời, được sử dụng rộng rãi trong các công trình xây dựng dân dụng và công nghiệp. Với cấu tạo đơn giản, linh hoạt và khả năng chịu lực tốt, giàn giáo nêm có thể nâng đỡ cốt pha, sàn bê tông, tạo mặt bằng làm việc an toàn cho công nhân trong quá trình thi công.
Kích thước giàn giáo nêm là rất quan trọng là quyết định khả năng chịu lực, độ an toàn và hiệu quả thi công của hệ thống. Việc lựa chọn kích thước giàn giáo phù hợp với quy mô, tải trọng và yêu cầu kỹ thuật của công trình là điều vô cùng cần thiết.
II. Cấu Tạo Giàn Giáo Nêm
Giàn giáo nêm xây dựng bao gồm các bộ phận chính sau đây:
1. Cây Chống Đứng Giàn Giáo Nêm
Cây chống đứng giáo nêm hay còn gọi là cây chống nêm là bộ phận chịu lực chính của giàn giáo nêm, có dạng ống thép thẳng đứng, được điều chỉnh chiều cao bằng chốt nêm.
- Chức năng: Nâng đỡ toàn bộ tải trọng của hệ giàn giáo và truyền tải trọng xuống nền móng công trình.
- Vật liệu: Thường được làm bằng thép ống, mạ kẽm hoặc sơn dầu để chống gỉ sét, tăng độ bền.
2. Tay giằng Giàn Giáo Nêm
Mô tả: Tay giằng (Thanh giằng ngang) có dạng ống thép, được liên kết với cây chống đứng bằng chốt nêm, tạo thành khung giàn giáo vững chắc.
- Chức năng: Liên kết các cây chống đứng, tăng cường độ cứng và ổn định cho hệ giàn giáo, chống lại lực tác động ngang.
- Vật liệu: Thường làm bằng thép ống, mạ kẽm hoặc sơn dầu.
3. Chốt Nêm Giàn Giáo
Mô tả: Chốt nêm là bộ phận liên kết giữa cây chống nêm và thanh giằng ngang. Chốt nêm có dạng hình nêm, được chế tạo từ thép cường độ cao.
- Chức năng: Cố định các thanh giằng ngang vào cây chống nêm, điều chỉnh chiều cao của cây chống và tạo sự chắc chắn cho kết cấu giàn giáo.
4. Phụ Kiện Khác
Ngoài ba bộ phận chính trên, giàn giáo nêm còn có thể bao gồm các phụ kiện khác như:
- Sàn thao tác: Lắp đặt trên hệ giàn giáo, tạo không gian di chuyển và làm việc an toàn cho công nhân.
- Cây chống consol, chống đà: Hỗ trợ chống đỡ đà biên, đà giữa.
-
Giàn giáo nêm
III. Kích Thước Bộ Phận Giàn Giáo Nêm
Kích thước giàn giáo nêm được quy định bởi các tiêu chuẩn kỹ thuật, bao gồm kích thước của cây chống nêm, tay giằng và chốt nêm.
1. Kích Thước Cây Chống Nêm
Chiều cao:
- Cây chống nêm có nhiều kích thước chiều cao khác nhau, phổ biến là 1m, 1.5m, 2m, 2.5m, 3m, 3.5m và 4m.
- Việc lựa chọn chiều cao cây chống n êmphụ thuộc vào chiều cao tầng nhà, chiều cao chống sàn và yêu cầu kỹ thuật của công trình.
Bảng quy cách cây chống đứng:
Đường kính ống:
- Đường kính ống cây chống đứng thường là Ø42 hoặc Ø49. (giàn giáo nêm phi 42, giàn giáo nêm phi 49)
- Cây chống có đường kính Ø49 có khả năng chịu lực lớn hơn, thường dùng cho các công trình cao tầng hoặc tải trọng lớn.
Độ dày ống:
Độ dày ống cây chống đứng thường từ 2mm đến 3mm, ảnh hưởng trực tiếp đến khả năng chịu lực của cây chống.

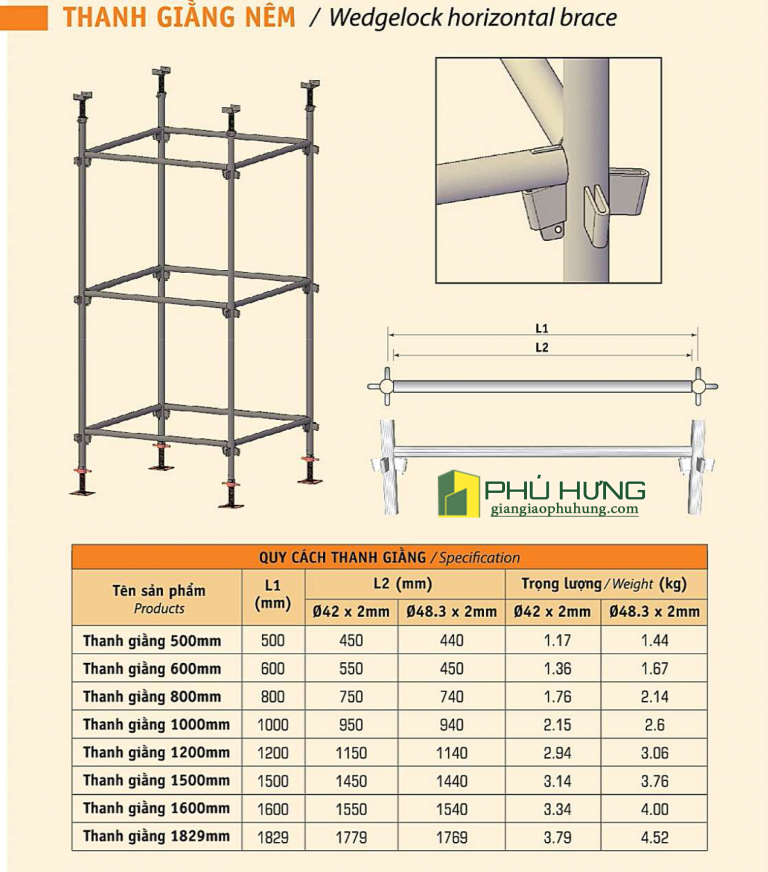

2. Kích Thước Tay Giằng
Chiều dài:
- Thanh giằng ngang có nhiều kích thước chiều dài khác nhau, phổ biến là 0.6m, 0.8m, 1m, 1.2m và 1.5m.
- Chiều dài thanh giằng ngang được lựa chọn sao cho phù hợp với khoảng cách giữa các cây chống đứng.
Đường kính ống và độ dày: Tương tự như cây chống nêm, đường kính ống thanh giằng ngang thường là Ø42 hoặc Ø49, độ dày từ 2mm đến 3mm.
3. Kích Thước Chốt Nêm
Chốt nêm thường có kích thước tiêu chuẩn, phù hợp với đường kính ống của cây chống nêm và tay giằng. Chất liệu chốt nêm thường là thép cường độ cao, đảm bảo khả năng chịu lực và độ bền.
XEM THÊM: QUY TRÌNH SẢN XUẤT GIÀN GIÁO
IV. Tiêu Chuẩn Kích Thước Giàn Giáo Nêm
Kích thước giàn giáo nêm phải tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo an toàn và chất lượng công trình.
- Tiêu chuẩn Việt Nam (TCVN): Hiện nay, tiêu chuẩn Việt Nam về giàn giáo nêm được quy định trong TCVN 4851:2005 và TCVN 9385:2012.
- Tiêu chuẩn quốc tế: Một số tiêu chuẩn quốc tế về giàn giáo nêm có thể kể đến như EN 12810, EN 12811, AS/NZS 1576.
Bảng tổng hợp kích thước giàn giáo nêm theo tiêu chuẩn:
V. Ứng Dụng Của Giàn Giáo Nêm Theo Kích Thước
Tùy thuộc vào yêu cầu của từng loại công trình mà kích thước giàn giáo nêm được lựa chọn sẽ khác nhau. Việc lựa chọn kích thước phù hợp không chỉ đảm bảo an toàn cho công nhân mà còn tối tiết kiệm được chi phí cho thuê giàn giáo và hiệu quả thi công.
1. Giàn Giáo Nêm Cho Nhà Cao Tầng
- Đối với nhà cao tầng, cần sử dụng giàn giáo nêm có chiều cao lớn, khả năng chịu lực tốt để đảm bảo an toàn cho công trình.
- Thông thường, các công trình nhà cao tầng sẽ sử dụng cây chống nêm có chiều cao từ 3m trở lên, đường kính ống Ø49, độ dày ống từ 2.5mm đến 3mm.
- Kết hợp với tay giằng có chiều dài phù hợp để tạo thành hệ thống giàn giáo vững chắc, chịu được tải trọng lớn từ sàn bê tông và các hoạt động thi công.
- Hình ảnh minh họa: [Chèn hình ảnh giàn giáo nêm cho nhà cao tầng].
2. Giàn Giáo Nêm Cho Công Trình Cầu Đường
- Trong thi công cầu đường, giàn giáo nêm thường được sử dụng để chống đỡ các kết cấu bê tông như dầm cầu, mố cầu, trụ cầu…
- Kích thước giàn giáo nêm cần được tính toán kỹ lưỡng để phù hợp với tải trọng và hình dạng kết cấu.
- Thường sử dụng cây chống có chiều cao từ 2m đến 4m, kết hợp với tay giằng tạo thành hệ thống giàn giáo linh hoạt, dễ dàng điều chỉnh theo địa hình.

3. Giàn Giáo Nêm Chống Sàn
- Giàn giáo nêm chống sàn được sử dụng phổ biến trong các công trình dân dụng và công nghiệp.
- Kích thước giàn giáo nêm phụ thuộc vào chiều cao tầng, diện tích sàn, tải trọng thiết kế và phương án thi công.
- Cây chống đứng thường có chiều cao từ 2m đến 3.5m, kết hợp với thanh giằng ngang và bát chuồn để tạo thành hệ thống chống đỡ chắc chắn cho sàn bê tông.
VI. Hướng Dẫn Lắp Đặt Giàn Giáo Nêm
Lắp đặt giàn giáo nêm đúng kỹ thuật là yếu tố quan trọng đảm bảo an toàn và hiệu quả thi công. Dưới đây là các bước lắp đặt giàn giáo nêm cơ bản:
- Chuẩn bị mặt bằng: San phẳng nền đất, đảm bảo độ cứng và ổn định để đặt cây chống đứng.
- Lắp đặt cây chống nêm: Đặt cây chống nêm lên đế, điều chỉnh chiều cao bằng chốt nêm. Khoảng cách giữa các cây chống đứng được tính toán dựa trên tải trọng và yêu cầu kỹ thuật.
- Lắp đặt tay giằng: Nối các cây chống nêm với nhau bằng tay giằng, cố định bằng chốt nêm.
- Kiểm tra và điều chỉnh: Kiểm tra độ thẳng đứng, độ vững chắc của giàn giáo. Điều chỉnh chốt nêm để đảm bảo giàn giáo cân bằng và ổn định.
- Lắp đặt phụ kiện: Lắp đặt sàn thao tác (nếu có) để hoàn thiện hệ giàn giáo.
Lưu ý an toàn:
- Sử dụng giàn giáo nêm đúng tải trọng cho phép.
- Kiểm tra kỹ thuật an toàn trước khi đưa vào sử dụng.
- Đảm bảo giàn giáo được lắp đặt chắc chắn, cân bằng và ổn định.
- Trang bị đầy đủ đồ bảo hộ lao động cho công nhân khi thi công.
VII. Lưu Ý Khi Lựa Chọn Kích Thước Giàn Giáo Nêm
Để đảm bảo an toàn và hiệu quả thi công, cần lưu ý những điểm sau khi lựa chọn kích thước giàn giáo nêm:
- Yếu tố an toàn:
- Ưu tiên lựa chọn giàn giáo nêm có kích thước phù hợp với tải trọng và yêu cầu kỹ thuật của công trình.
- Kiểm tra kỹ chất lượng giàn giáo trước khi sử dụng.
- Chất lượng vật liệu:
- Lựa chọn giàn giáo nêm được làm từ thép chất lượng cao, mạ kẽm hoặc sơn dầu chống gỉ sét.
- Kiểm tra độ dày ống, khả năng chịu lực của cây chống và thanh giằng ngang.
- Uy tín nhà cung cấp:
- Lựa chọn nhà cung cấp giàn giáo nêm uy tín, có kinh nghiệm và đảm bảo chất lượng sản phẩm.
- Giá cả:
- So sánh giá cả giàn giáo nêm giữa các nhà cung cấp để lựa chọn sản phẩm phù hợp với ngân sách.
- Chính sách bảo hành:
- Lựa chọn nhà cung cấp có chính sách bảo hành rõ ràng, đảm bảo quyền lợi của khách hàng.
VIII. Kết Luận
Kích thước giàn giáo nêm là yếu tố quan trọng ảnh hưởng đến an toàn, hiệu quả và chi phí thi công công trình. Việc lựa chọn kích thước giàn giáo nêm phù hợp cần dựa trên nhiều yếu tố như chiều cao công trình, tải trọng dự kiến, mục đích sử dụng và tiêu chuẩn kỹ thuật.
Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về kích thước giàn giáo nêm. Hãy lựa chọn nhà cung cấp giàn giáo nêm uy tín, đảm bảo chất lượng sản phẩm và tư vấn kỹ thuật để công trình của bạn được thi công an toàn và hiệu quả.
